Estructura de la fachada.
Instalación de las ventanas.
Fabricación en taller de los marcos para las ventanas.
Colocación de los marcos sobre la estructura de la fachada.
miércoles, 20 de febrero de 2013
17.- FACHADA SUR.
Vista de la fachada sur.
Estructura de la fachada.
Instalación de las ventanas.
Fabricación en taller de los marcos para las ventanas.
Colocación de los marcos sobre la estructura de la fachada.
Estructura de la fachada.
Instalación de las ventanas.
Fabricación en taller de los marcos para las ventanas.
Colocación de los marcos sobre la estructura de la fachada.
16.- CUARTO DE BATERÍAS.
Cuando nos planteamos la idea de que la casa fuese autosuficiente, surgió la duda entre colocar acumuladores para la energía generada en los paneles fotovoltaicos, o conectar directamente a la red esta energía. Nos decidimos por la primera opción, pues a pesar de encarecer el proyecto, así logramos la idea inicial, autosuficiente; en la segunda opción, siempre dependeríamos de una conexión de red eléctrica.
Dentro de la casa era necesario habilitar un espacio para los acumuladores eléctricos. Para este espacio se empleó el hueco encima del pasillo, que debería cumplir dos requisitos importantes: una buena ventilación, y que soportase el peso de los acumuladores.
Dentro de la casa era necesario habilitar un espacio para los acumuladores eléctricos. Para este espacio se empleó el hueco encima del pasillo, que debería cumplir dos requisitos importantes: una buena ventilación, y que soportase el peso de los acumuladores.
15.- REVESTIMIENTOS.
Revestimientos de paramentos bajo cubierta con tablero OSB de 12,5 mm.
Revestimientos de paramentos vcerticales con tablero OSB de 12,5 mm.
Revestimientos de paramentos vcerticales con tablero OSB de 12,5 mm.
14.- BAJO CUBIERTA.
Colocación de la barrera de vapor bajo cubierta.
Atornillado de rastreles sobre la barrera de vapor.
Atornillado de rastreles sobre la barrera de vapor.
13.- TRABAJOS EN CUBIERTA.
Aislamiento del techo con triple capa de lana de roca.
Atornillado del tablero OSB.
Atornillado del tablero OSB.
12.- FONTANERÍA.
Al mismo tiempo que los trabajos de electricidad, se inició también la instalación de fontanería.
11.- INSTALACIÓN ELÉCTRICA.
Al mismo tiempo que se colocaba el aislamiento interior, se inició la instalación eléctrica de la casa.
El primer paso fue la instalación del tubo corrugado de 25 mm. de diámetro que posteriormente albergará los cables.
Se instalan tres tubos:
Podemos observar la instalación de los tubos para los puntos de luz. Según el diseño, la casa lleva 12 puntos de luz LED´S de 5 w. cada uno, de los cuales 12 van en la zona de salón, uno el el pasillo, otro en el cuarto de baño, y el último en el office.
El total del consumo por alumbrado será de 60 w. en el peor de los casos.
El primer paso fue la instalación del tubo corrugado de 25 mm. de diámetro que posteriormente albergará los cables.
Se instalan tres tubos:
- Tubo para instalación de alumbrado.
- Tubo para instalación de fuerza.
- Tubo para instalación domótica.
El total del consumo por alumbrado será de 60 w. en el peor de los casos.
11.- AISLAMIENTO.
Medición y corte del aislamiento interior.
Colocación del aislamiento interior en paredes exteriores.
Colocación del aislamiento en tabiques interiores.
Colocación del aislamiento interior en paredes exteriores.
Colocación del aislamiento en tabiques interiores.
9.- TABIQUES INTERIORES.
Colocación de los tabiques interiores y rastreles en paramentos verticales.
Rastreles en el interior.
Tabiques.
Rastreles en el interior.
8.-FORJADO INFERIOR.
Vista de los distintos materiales que componen el forjado del suelo.
Base del forjado.
Aislamiento con doble capa de lana de roca y barrera de vapor.
Pavimento (tablero madera-cemento).
Base del forjado.
martes, 19 de febrero de 2013
7.1.- ATORNILLADO Y ESCUADRADO.
Una vez colocadas las vigas de la cubierta, el siguiente paso consistión en atornillar el tablero sobre ellas.
El siguiente paso fue comprobar la escuadría.
El siguiente paso fue comprobar la escuadría.
7.- CUBIERTA.
Ya tenemos los parámetros verticales colocados y preparados para la colocación de las vigas de la cubierta inclinada.
Iniciamos la colocación de las vigas en la cubierta.
Vigas de la cubierta colocadas.
Iniciamos la colocación de las vigas en la cubierta.
Vigas de la cubierta colocadas.
6.3.- PARAMENTOS VERTICALES.
Se fijan los paramentos verticales con una pendiente de 20º para definir la cubierta.
6.2.- CUBIERTA PLANA.
Vigas de la cubierta plana:
Atornillamos el tablero OSB de 18 mm. sobre la cubierta plana (pendiente 0º).
Atornillamos el tablero OSB de 18 mm. sobre la cubierta plana (pendiente 0º).
6.- PARAMENTOS VERTICALES.
La realización de los bastidores estructurales se realizó en el interior del taller del instituto. Una vez montados se llevaron al exterior para ser colocados sobre el forjado de la base.
Vista de la fachada este.

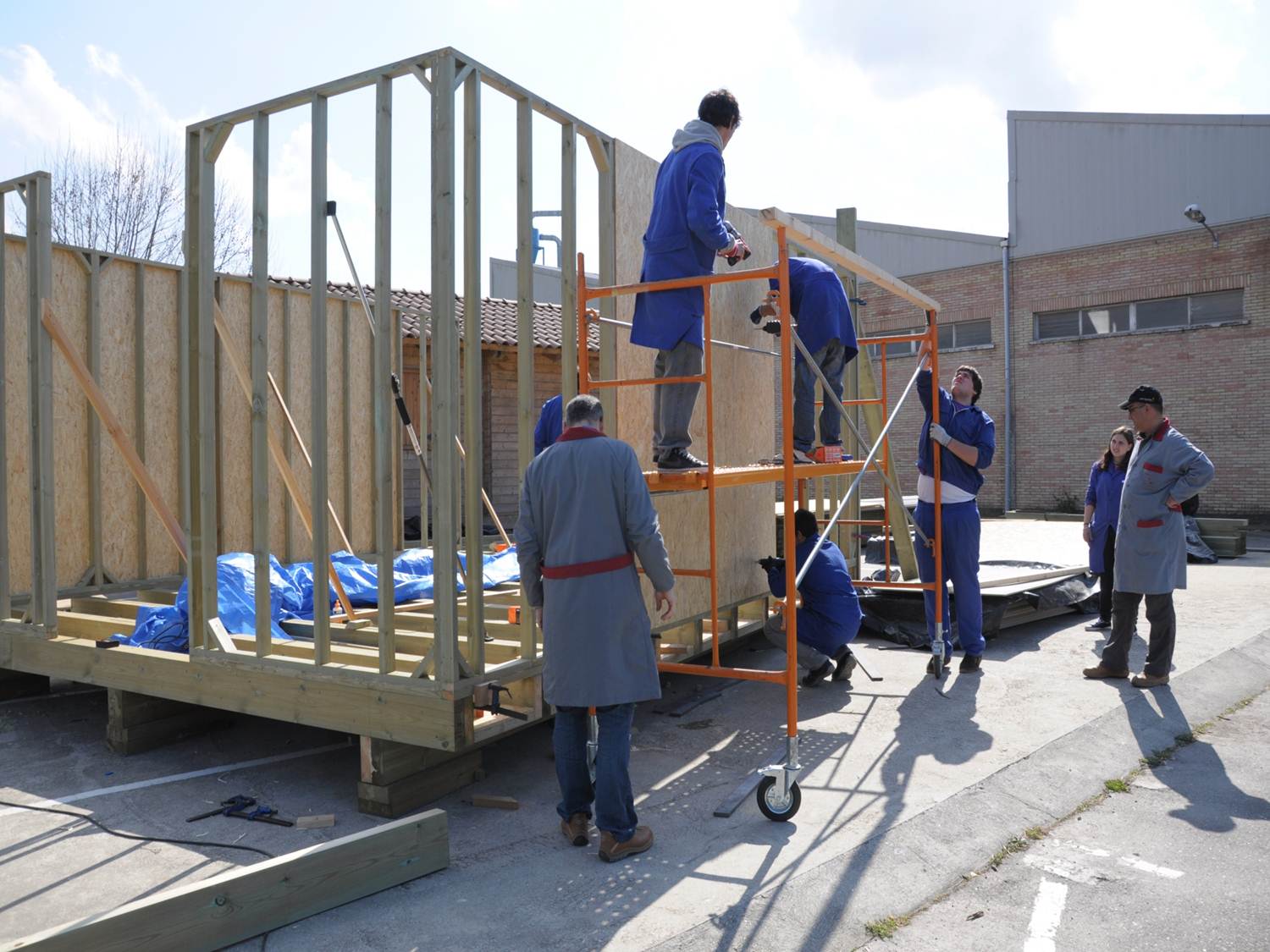

Colocación de los paramentos verticales exteriores.
Vista de la fachada este.
Colocación de los paramentos verticales exteriores.
5.7.- ATORNILLADO DE TABLERO OSB

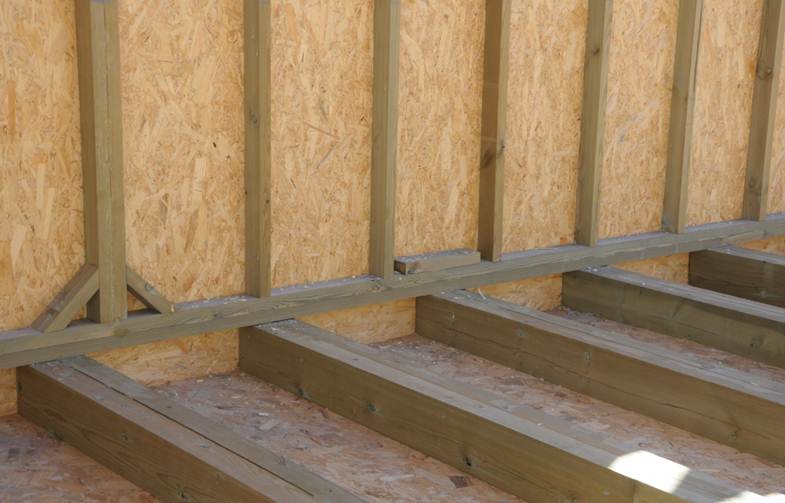

Una vez colocadas las vigas transversales, se coloca entre unos rastreles perimetrales, sobre los que se atornillará, el tablero OSB de 12,5 mm que servirá de apoyo al aislamiento.
